Đọc bản vẽ spa cho người mới: một mặt bằng, nhiều tờ

Tờ này trả lời: Khu nào ở đâu, đặt bao nhiêu giường, ghế, quầy, và khách đi từ cửa vào tới chỗ phục vụ theo đường nào.

Ô có tên

Một khu chức năng; dòng nhỏ bên dưới là rộng × sâu (m)

Ô cam nhạt

Đồ đạc: giường, ghế, quầy, kệ

Cung mảnh

Cánh cửa và phía cửa mở vào

Chữ cam dưới cùng

Cửa vào ở mặt tiền

Người mới hay bỏ sót ở tờ này

• Chỉ đếm số giường mà không nhìn khách đi qua đâu để vào phòng.
• Không để ý cánh cửa mở về phía nào: cửa mở vào phòng nhỏ có thể chạm giường.

Tờ này trả lời: Mặt bằng rộng, sâu bao nhiêu; lối đi, khoảng trống hai bên giường, ghế còn lại bao nhiêu mét.

Vạch xám ngoài viền

Kích thước tổng: mặt tiền và chiều sâu (m)

Vạch cam đứt

Khoảng trống đo được giữa đồ đạc và tường, hoặc bề rộng lối đi

Người mới hay bỏ sót ở tờ này

• Đối chiếu khoảng trống trên tờ này với kích thước đồ thật bạn định mua.
• Đo mặt bằng thật theo thông thuỷ (trừ tường, cột) rồi mới so với số trên giấy.

Tờ này trả lời: Ổ cắm, công tắc đặt ở đâu, ổ nào nằm trên mạch riêng cho thiết bị công suất lớn, tuyến dây chạy theo đường nào.

Đ

Ổ điện thường

R

Ổ trên mạch riêng (máy sấy, máy xông, bình nóng lạnh…)

S

Công tắc

Nét cam đứt

Tuyến dây đi trong tường hoặc trần

Người mới hay bỏ sót ở tờ này

• Ổ điện bị giường, tủ che mất khi kê đồ vào.
• Thiết bị công suất lớn cắm chung mạch với đèn và ổ thường.

Tờ này trả lời: Nước vào ở đâu, thoát ra ở đâu, ống thoát chạy theo hướng nào về hố ga hay trục đứng.

C

Điểm cấp nước

T

Điểm thoát nước

Nét đậm

Ống cấp nước

Nét xám đứt + mũi tên

Ống thoát nước, mũi tên chỉ chiều dốc

Người mới hay bỏ sót ở tờ này

• Ống thoát dài, nhiều khúc gấp: dễ tắc vì tóc và cặn.
• Không hỏi cốt sàn khu ướt so với ống thoát sẵn có của nhà.

Tờ này trả lời: Trần cao bao nhiêu, chỗ nào hạ trần, đèn và điều hoà, quạt hút đặt ở đâu so với giường, ghế bên dưới.

Ô đứt nét

Vùng trần hạ (giật cấp), có ghi cao độ

Tròn có chữ X

Đèn âm trần

Vạch cam đậm có chấm

Đèn ray rọi

Vạch cam chấm

LED hắt khe trần

Ô có chữ X + ĐH

Điều hoà

Q

Quạt hút

Người mới hay bỏ sót ở tờ này

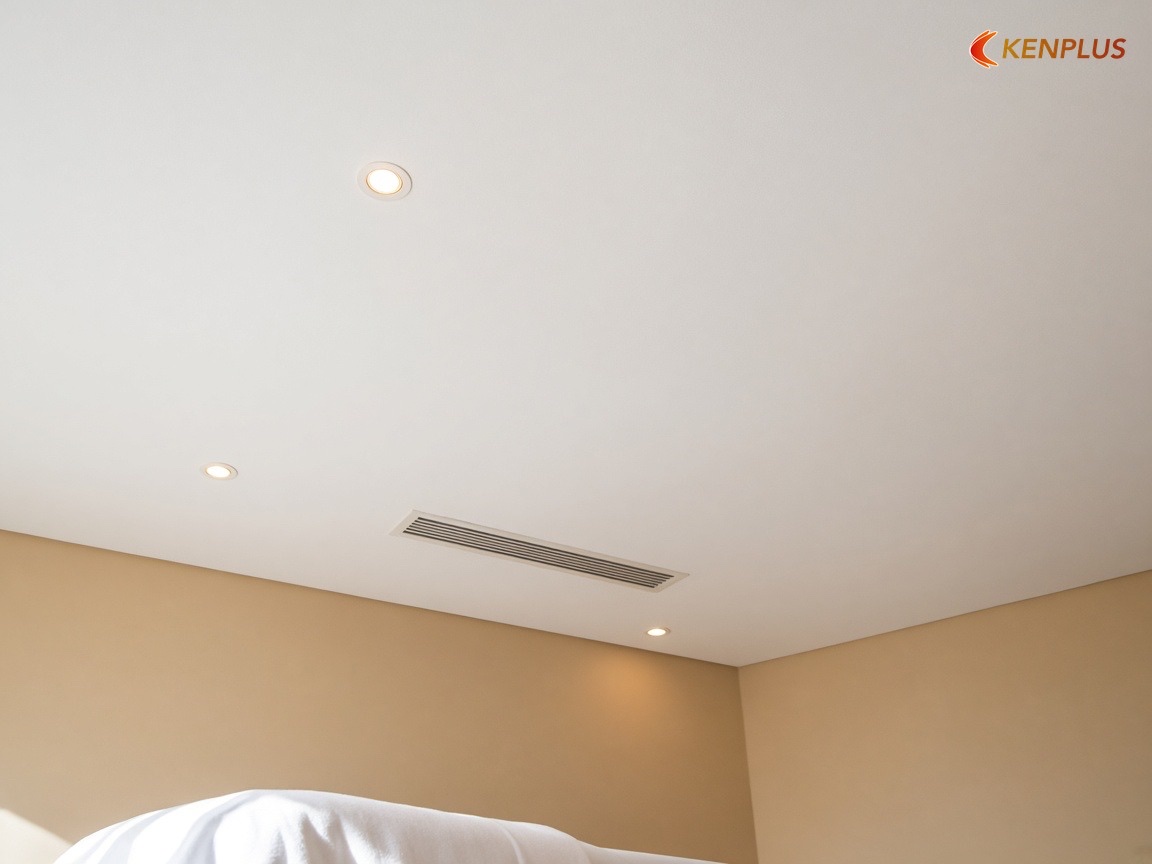

• Đèn đặt ngay trên mặt khách đang nằm hoặc ngả gội: chói.
• Trần hạ quá thấp cho điều hoà âm trần hoặc ống gió.

Tờ này trả lời: Đứng nhìn thẳng bức tường này thì gương, kệ, quầy, ổ điện, điều hoà nằm ở độ cao nào tính từ sàn.

Vạch dày dưới cùng

Sàn hoàn thiện

Vạch đứt trên cùng

Trần

Cột số bên phải

Cao độ mép trên các món chính (m, tính từ sàn)

Người mới hay bỏ sót ở tờ này

• Không chốt độ cao gương, kệ: mỗi thợ gắn một kiểu.
• Ổ điện trên tường bị tủ, kệ che hoặc nằm ngay chỗ hắt nước.

Tờ này trả lời: Đứng nhìn thẳng bức tường này thì gương, kệ, quầy, ổ điện, điều hoà nằm ở độ cao nào tính từ sàn.

Vạch dày dưới cùng

Sàn hoàn thiện

Vạch đứt trên cùng

Trần

Cột số bên phải

Cao độ mép trên các món chính (m, tính từ sàn)

Người mới hay bỏ sót ở tờ này

• Không chốt độ cao gương, kệ: mỗi thợ gắn một kiểu.
• Ổ điện trên tường bị tủ, kệ che hoặc nằm ngay chỗ hắt nước.
